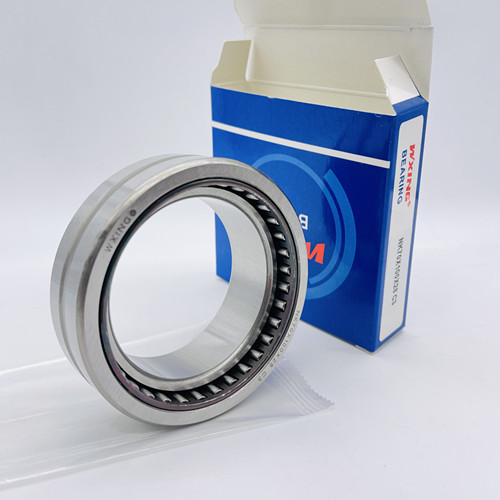

ตลับลูกปืนแบบเข็มเป็นตลับลูกปืนแบบลูกกลิ้งชนิดพิเศษที่ใช้ลูกกลิ้งทรงกระบอกยาวที่มีลักษณะคล้ายกับเข็ม ลูกกลิ้งของตลับลูกปืนเม็ดกลมธรรมดาจะยาวกว่าเส้นผ่านศูนย์กลางเพียงเล็กน้อย แต่โดยปกติแล้วลูกกลิ้งของตลับลูกปืนเม็ดเข็มจะยาวกว่าเส้นผ่านศูนย์กลางอย่างน้อยสี่เท่า
ตลับลูกปืนเข็มใช้ลูกกลิ้งทรงกระบอกขนาดเล็กที่เรียกว่าเข็มเพื่อลดแรงเสียดทานระหว่างชิ้นส่วนที่เคลื่อนไหว ลูกกลิ้งเข็มเป็นส่วนรับน้ำหนักของแบริ่งลูกกลิ้งเข็ม ขึ้นอยู่กับการออกแบบตลับลูกปืน ตลับลูกปืนจะอยู่ระหว่างสองส่วน ระหว่างร่องกับเพลา หรือระหว่างเพลากับตัวเรือน
1. ข้อดีของแบริ่งลูกกลิ้งเข็ม
แบริ่งลูกกลิ้งเข็มมีพื้นผิวแบริ่งขนาดใหญ่ แต่มีเส้นผ่านศูนย์กลางเล็ก โดยเฉพาะอย่างยิ่ง คู่มือมาตรฐานของวิศวกรเครื่องกลของ Mark กำหนดแบริ่งลูกกลิ้งเข็มเป็น "แบริ่งลูกกลิ้งที่ความยาวของลูกกลิ้งอย่างน้อยสี่เท่าของเส้นผ่านศูนย์กลาง" พื้นที่ผิวของลูกกลิ้งและชิ้นส่วนรับน้ำหนักจำนวนมากทำให้ตลับลูกปืนเข็มมีความสามารถในการรับน้ำหนักและความแข็งที่ดีเยี่ยม
แบริ่งลูกกลิ้งเข็มแนวรัศมีส่วนใหญ่ได้รับการออกแบบมาเพื่อรองรับแรงตามแนวแกนที่มากกว่า 5 เปอร์เซ็นต์ของภาระในแนวรัศมี ที่ใช้ในงานรัศมีมีลูกกลิ้งขนานกับแกน ตลับลูกปืนกันรุน นั่นคือ ตลับลูกปืนที่มีไว้สำหรับการรับน้ำหนักตามแนวแกน ประกอบด้วยลูกกลิ้งที่มีเพลาตั้งฉากกับเพลาและยืดออกในแนวรัศมีจากเพลานั้น
ตลับลูกปืนเข็มทั้งหมดต้องการสารหล่อลื่นบางชนิดเพื่อช่วยกระจายความร้อนและลดการเสียดสี ปริมาณแรงเสียดทานขึ้นอยู่กับน้ำหนักบรรทุก ประเภทและขนาดของตลับลูกปืนเข็ม ความเร็วรอบของตลับลูกปืน และคุณสมบัติของน้ำมันหล่อลื่นที่ใช้ ตลับลูกปืนเข็ม โดยเฉพาะอย่างยิ่งตลับลูกปืนที่มีวงแหวนรอบนอกทำจากเหล็กกล้าความแข็งแรงสูง ยังรองรับแรงกระแทกและการสั่นสะเทือนอีกด้วย
2. การใช้ตลับลูกปืนเข็มที่เหมาะสมที่สุดขึ้นอยู่กับปัจจัยหลายประการ
ตลับลูกปืนแบบเข็มได้รับการออกแบบให้ทำงานภายใต้ภาระที่น้อยที่สุด การไม่ปฏิบัติตามโควต้านี้อาจทำให้สนามแข่งเสียหายได้เนื่องจากความเฉื่อยของโรลเลอร์ต่ำ นอกจากนี้ แบริ่งลูกกลิ้งเข็มโดยทั่วไปไม่เหมาะสำหรับการโหลดแบบคงที่ โหลดดังกล่าวอาจทำให้องค์ประกอบของลูกกลิ้งเสียหายได้ ซึ่งรวมถึงการใช้งานที่ตลับลูกปืนหมุนน้อยกว่า 10 รอบต่อนาที สั่นช้า หรืออาจเกิดจุดที่หยุดนิ่ง
1. อุณหภูมิในการทำงานคือช่วงอุณหภูมิที่สามารถใช้ตลับลูกปืนได้ ที่อุณหภูมิต่ำ ความหนืดของน้ำมันหล่อลื่นจะเพิ่มขึ้น ทำให้ต้องรับภาระขั้นต่ำที่สูงขึ้น
2. ความเร็วอ้างอิงคือความเร็วที่การกระจายความร้อนและการสร้างความร้อนสมดุลกัน
3. ขีด จำกัด ความเร็วคือความเร็วสูงสุดที่ตลับลูกปืนได้รับการออกแบบให้ทำงาน ขึ้นอยู่กับ: ความแข็งแรงของโครงตลับลูกปืน คุณภาพของการหล่อลื่น แรงเหวี่ยงและแรงหมุน ความแม่นยำในการผลิตตลับลูกปืน และคุณลักษณะเฉพาะของน้ำมันหล่อลื่น
2. วิธีการวัดแบริ่งลูกกลิ้งเข็ม?
การวัดตลับลูกปืน: ตลับลูกปืนส่วนใหญ่จะวัดได้สามวิธี คือ เส้นผ่านศูนย์กลางภายในหรือ (ID) เส้นผ่านศูนย์กลางภายนอกหรือ (OD) และความกว้างหรือ (W) โปรดทราบว่าตลับลูกปืนของเราวัดตามลำดับต่อไปนี้: เส้นผ่านศูนย์กลางภายใน (ID) x เส้นผ่านศูนย์กลางภายนอก (OD) x ความกว้าง (W)
3. ชนิดและขนาดของตลับลูกปืนเม็ดเข็ม
รุ่นแบริ่งลูกกลิ้งเข็มคือ 4002 ขนาด 17, 4003 ขนาด 48, 4004 ขนาด 22, 4005 ขนาด 22, 4006 ขนาด 25
มาตรฐานแบริ่งลูกกลิ้งเข็ม
เกณฑ์ที่เกี่ยวข้องอาจเป็นประโยชน์ในการพิจารณาตลับลูกปืนเม็ดเข็ม
ASTM F2162 - ข้อกำหนดมาตรฐานสำหรับตลับลูกปืน ลูกกลิ้ง ลูกกลิ้งเข็ม: ถ้วยดึง, ส่วนเติมเต็ม, ไม่มีกรวย, ปลายเปิดและปิด, ประเภทมาตรฐาน
ASTM F2163 - ข้อกำหนดมาตรฐานสำหรับวงแหวนใน, ตลับลูกปืน: ตลับลูกปืนเม็ดเข็มพร้อมวงแหวนรอบนอก
ตลับลูกปืนเม็ดกลม ISO 281 - - พิกัดโหลดแบบไดนามิกและอายุการใช้งาน
ตลับลูกปืนลูกกลิ้ง ISO 3031 - - ลูกกลิ้งเข็มตามแนวแกนและส่วนประกอบกรง แหวนรองกันรุน - ขนาดขอบเขตและความคลาดเคลื่อน
ISO 3096 - ตลับลูกปืนเม็ดกลม - ลูกกลิ้งเข็ม - ขนาดและความคลาดเคลื่อน
4. การใช้แบริ่งลูกกลิ้งเข็ม
ตลับลูกปืนเม็ดเข็มถูกนำไปใช้งานหลากหลายประเภท เช่น ปั๊มลูกสูบแบบเรเดียล ระบบบังคับเลี้ยวและเบรกรถยนต์ เครื่องมือไฟฟ้า ระบบส่งกำลัง เครื่องยนต์ รางวาล์ว เครื่องถ่ายเอกสาร เครื่องโทรสาร มอเตอร์ติดท้ายเรือ และเครื่องตัดหญ้า
